Хороший кабель-менеджмент не просто скрывает провода. Он оставляет понятный маршрут от устройства до точки подключения, не мешает открыванию, не перекрывает охлаждение и позволяет заменить технику без разборки мебели. Поэтому кабельные вводы, лотки, запас длины и сервисные панели проектируют вместе с корпусом и электрикой.
Короткая проверка решения
Устройства
Известны модели, разъёмы и внешние блоки питания.
Маршруты
Питание и данные имеют понятные управляемые пути.
Вводы
Отверстия рассчитаны по штекерам и защищены от кромок.
Движение
Кабели проверены во всех положениях механизмов.
Доступ
Соединения и блоки можно осмотреть и заменить.
Инженерия
Электрическая часть подтверждена профильным специалистом.
1. Составьте карту устройств и подключений
Перечислите телевизор, компьютер, монитор, роутер, консоль, акустику, зарядные устройства и резервное оборудование. Для каждого укажите питание, данные, сигнал, место блока питания и направление разъёма. Если модель ещё не выбрана, это остаётся открытым вопросом: размер вилки, радиус кабеля и положение портов нельзя надёжно угадать.
- питание и внешние блоки
- сеть и слаботочные линии
- HDMI, аудио и другие сигналы
- запасные маршруты для замены техники
2. Разделите разные типы линий
Силовые и информационные линии не сваливают в один тесный пучок. Способ разделения, совместная прокладка и пересечения определяются применимыми правилами и электропроектом. В системе Legrand Cable Worm, например, предусмотрены отдельные отсеки, но это характеристика конкретного изделия, а не универсальное разрешение для любой самодельной трассы.
3. Покажите маршрут на мебельном чертеже
На плане отмечают ввод из стены или пола, отверстия в деталях, лоток, точки фиксации, выход к устройству и сервисный отсек. Провод не должен проходить через острый необработанный край, под крепёж или в траектории ящика и петли. Диаметр ввода выбирают после проверки всех штекеров: разъём часто заметно крупнее самого кабеля.
4. Оставьте управляемый запас длины
Запас нужен, чтобы выдвинуть устройство и подключить его, но свободная петля не должна попадать в механизм или закрывать вентиляцию. Излишек удерживают в доступном лотке или органайзере с допустимым радиусом изгиба. Кабель не натягивается при открывании фасада, подъёме столешницы или перемещении монитора.
5. Учтите подвижные элементы
Для выдвижной полки, подъёмного механизма, регулируемого стола и поворотного кронштейна проверяют крайние положения. Трасса должна двигаться предсказуемо, не зажиматься и не тереться о кромки. Использование кабельной цепи или другого направляющего элемента допустимо только по его назначению и с проверкой совместимости с реальным движением.
6. Не смешивайте скрытие и недоступность
Розетки, сетевые блоки, соединители и внешние блоки питания размещают так, чтобы их можно было осмотреть, обесточить и заменить. Глухая панель без съёма превращает небольшую неисправность в разбор мебели. Legrand отмечает, что организованная прокладка упрощает идентификацию и обслуживание кабелей; для дома принцип тот же, хотя оборудование и нагрузки отличаются.
7. Свяжите кабели с вентиляцией и уборкой
Пучок проводов не должен перекрывать решётки и воздушный путь техники. В технической секции предусматривают доступ для удаления пыли без рывка за разъёмы. Если оборудование выделяет тепло, конструкцию проверяют по его инструкции; кабельный отсек сам по себе не является вентиляцией.
8. Передайте электрическую часть специалисту
Мебельный проект координирует геометрию и доступ, но не заменяет расчёт электрической установки. Количество розеток, нагрузку, защиту, тип кабеля и способ подключения определяет квалифицированный специалист по применимым требованиям и документации оборудования. Изменение состава техники требует повторной проверки.
Как решение проявляется в проекте
Сравните несколько вариантов компоновки, материалов и конструктивных узлов.
Кабельный маршрут рабочего места
Стол, техника и встроенная мебель связываются до выпуска деталей.

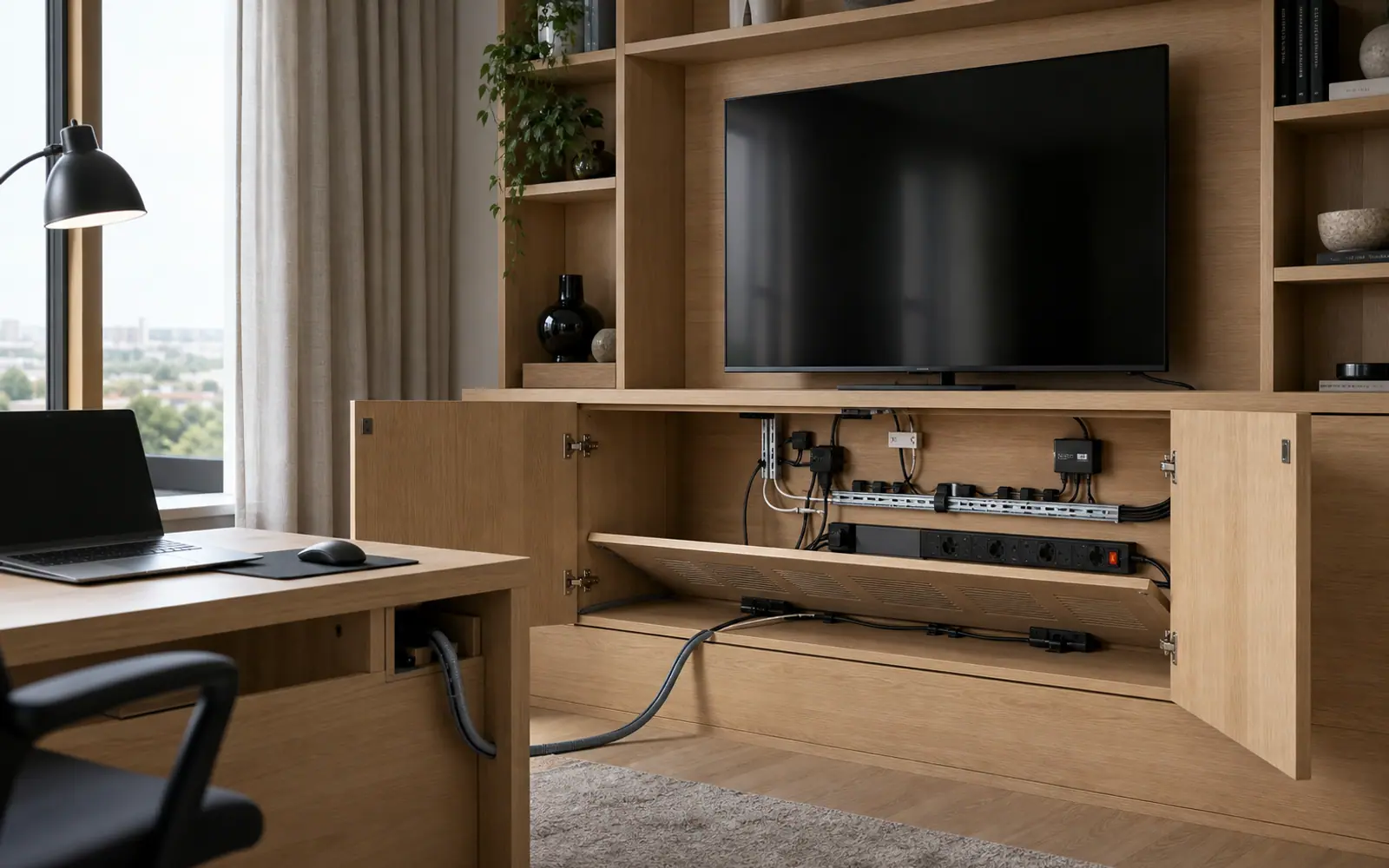

ТВ-зона как инженерный узел
Положение экранов, розеток, кабелей и сервисных панелей проверяется вместе.
Граница материала: Статья описывает координацию мебели и кабелей, но не является электропроектом. Сечение, защита, совместная прокладка линий, розетки и подключение определяются по применимым требованиям и конкретному оборудованию.
