Вентиляция техники в закрытой мебели: как спланировать секцию

Зафиксируйте точные модели до рабочих чертежей

Одинаковые по назначению устройства имеют разные корпуса, отверстия, допустимые положения и требования к нише. Скачайте официальную инструкцию по полному обозначению модели и сохраните её с проектом. Если техника меняется после согласования, нишу, фасад, полки, воздух и подключение проверяют заново.

• полное обозначение модели
• монтажная схема и ниша
• места забора и выхода воздуха
• подключение и сервисный доступ

Читайте требование как систему, а не одну цифру

Монтажная схема может задавать нишу, вырез в промежуточной полке, отсутствие части задней стенки и незакрываемые входные отверстия. В инструкции Bosch для конкретного духового шкафа, например, требуется вентиляционный вырез в промежуточной полке. Эти значения относятся только к показанной модели и не переносятся на другую технику.

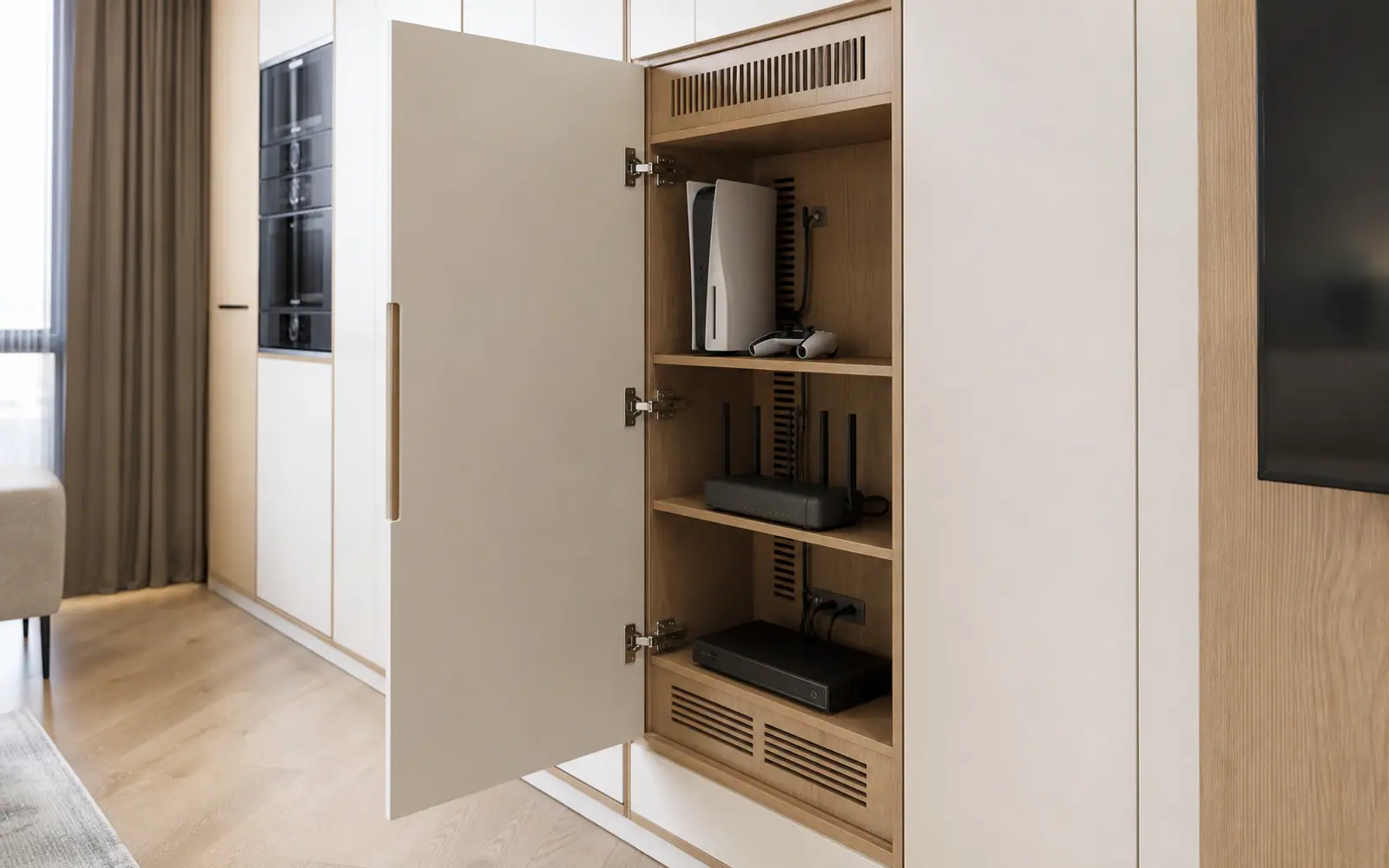

Создайте непрерывный воздушный путь

Воздух должен не просто попасть внутрь секции, но и выйти из неё. Нижний приток и верхний выход, открытая задняя зона или иная схема выбираются по инструкции и конструкции мебели. Полка, коробка, кабельный пучок или пыль не должны перекрывать путь. Декоративная решётка оценивается по реальной свободной площади, а не по внешнему размеру рамки.

Не складывайте источники тепла без проверки

Духовой шкаф, холодильное оборудование, игровая консоль, усилитель, роутер и блоки питания выделяют разное количество тепла и работают в разных режимах. Размещение друг над другом может изменить условия каждого устройства. Совместность проверяют по обеим инструкциям, материалам мебели и фактическому воздушному маршруту.

Свяжите фасад с рабочим режимом

Если техника должна работать только при открытой двери, это неудобное условие нужно явно обсудить, а не обнаруживать после монтажа. Закрытый фасад меняет воздушный поток и доступ к управлению. Не устанавливают прибор за декоративной дверью, если инструкция этого не допускает. Пользователь должен понимать допустимый режим без памятки из скрытых исключений.

Оставьте доступ к кабелям и отключению

Розетка, блок питания, сетевой кабель и соединители не прячутся за устройством так, что его невозможно безопасно вынуть. Предусматривают сервисную панель, съёмную полку или другой путь, разрешённый документацией. Кабели закрепляют вне вентиляционных отверстий и горячих зон.

Предусмотрите уборку пыли

Пыль снижает свободное сечение решёток и оседает на технике. Секция должна открываться и очищаться без разрыва кабелей и разборки соседней мебели. Организованные трассы помогают не мешать воздушному потоку; Legrand указывает эту связь для шкафов с IT-оборудованием, а в бытовой мебели принцип применяют с учётом иной техники и её инструкции.

Проверьте систему после монтажа

До передачи осматривают все входы и выходы, положение кабелей, работу фасадов и доступ к отключению. Технику запускают в предусмотренном режиме и сверяют условия с инструкцией, не назначая самодельную температуру как универсальный критерий. Изменение устройства, наполнения секции или закрытие решётки требует новой проверки.
